Wat is PV-lint en hoe word dit vervaardig?

Wat is PV-lint, en hoe word dit vervaardig?

PV lintis 'n belangrike geleier vir stroomoordrag binne kristallyne silikon fotovoltaïese modules. Dit is tipies gemaak van 'n hoë-geleiding koper basis materiaal wat rol, uitgloei, en tin-plating prosesse ondergaan. Afhangende van hul toepassing, word PV-linte hoofsaaklik gekategoriseer in interkonneksielinte en raillinte.

Interkonneksielinte verbind aangrensende sonselle, wat die stroom wat deur die selle gegenereer word na die selstring gelei. Busstaaflinte, wat oor die algemeen groter in grootte is, versamel stroom van die selstringe en rig dit na die module se uitsetterminale of aansluitkas. Gevolglik het die lint se dimensionele akkuraatheid, reguitheid, eenvormigheid van deklaag en meganiese eienskappe direk 'n impak op die stabiliteit van die soldeerproses en die module se langtermynbetroubaarheid.

Waarom moet koperdraad in plat lint gerol word?

Tradisionele ronde koperdraad kan nie direk in FV-modules gebruik word nie; dit vereis plastiese vervorming om sy dwarssnitvorm te verander, wat die materiaal van 'n ronde profiel in 'n plat strook met 'n presiese breedte-tot-dikte-verhouding omskep.

In lintproduksie is die kernfunksie van die rolproses nie bloot om "die koperdraad plat te maak nie", maar om stabiele breedte, dikte, randkwaliteit en platheid te verkry deur beheerde vervorming. Skommelinge in breedte kan soldeerbelyning beïnvloed, ongelyke dikte beïnvloed die konsekwentheid van elektriese weerstand, en swak reguitheid kan lei tot wikkelingonreëlmatighede en onstabiele tinplatering in daaropvolgende stappe.

Daarom vereis die PV-lintrolproses gelyktydige beheer oor materiaalvervorming, spanningkoördinasie, dimensionele inspeksie en oppervlakkwaliteit.

PV-lintvervaardigingsproses

'n TipiesePV lint produksie lyngebruik TU1 suurstofvrye koperdraad as grondstof. Deur prosesse soos multi-stadium draadtrek, presisie rol, deurlopende uitgloeiing, vloei behandeling, warm-dip tin plating, en outomatiese wikkeling, dit bereik die deurlopende vervaardiging van plat, tin-plated geleidende linte van ronde koperdraad.

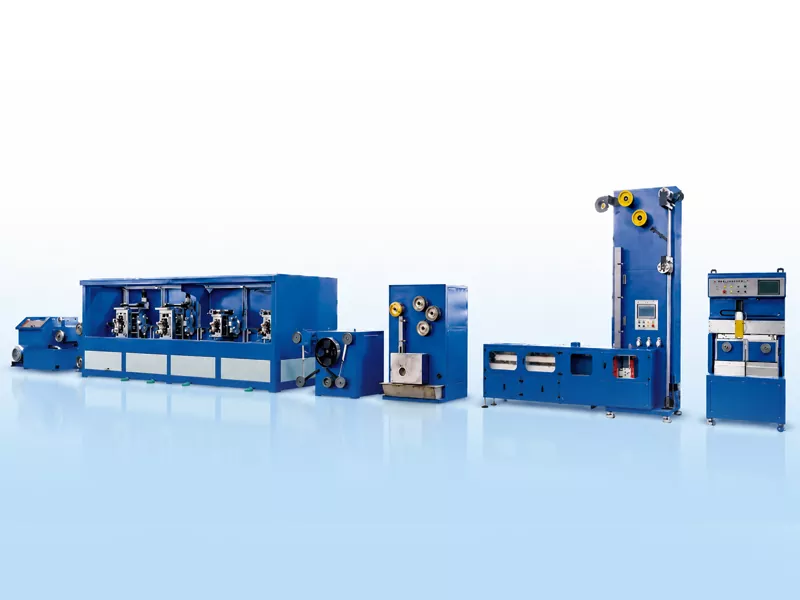

Van koperdraad tot PV-lintvervaardigingsproses

Tekenmasjien

4 Rolstaander

Uitgloeiing

Tin Coating

Outomatiese Coil Change

Presisie-opname

Ronde koperdraad → Draadtekening → Presisierol → Uitgloeiing → Fluksbehandeling → Warmdip-blikplatering → Outomatiese opwinding

Sleutel vervaardigingsuitdagings

1. Breedte- en Diktebeheer

Die breedte en dikte van die lint bepaal die soldeerkontakarea, elektriese weerstandkonsekwentheid en die stabiliteit van die module-uitleg. Vir breë, dun stroomstaafprodukte word selfs geringe skommelinge tydens rol in die daaropvolgende tin-platering en wikkelstadiums versterk.

2. Strook platheid en reguitheid

Stroopvlakheid en reguitheid beïnvloed die pad tydens tinplatering, spanningstabiliteit en kronkelnetheid. Swak reguitheid veroorsaak dat die strook dwaal, wat lei tot ongelyke wikkeling of stilstand vir aanpassings in daaropvolgende prosesse.

3. Uitgloeiing en Meganiese Eienskappe

Gerolde koperstroke vereis uitgloeiing om hul meganiese eienskappe aan te pas. Onvoldoende uitgloeiing lei tot oormatige hardheid, wat daaropvolgende soldering en spanningsverligting in die module belemmer; omgekeerd kan oorgloeiing produksiestabiliteit en dimensionele konsekwentheid benadeel.

4. Tin Coating Uniformity

Hot-dip tin plating vereis volledige dekking van die lint se oppervlak en kante. 'n Deklaag wat te dun is, benadeel soldeerbaarheid, terwyl 'n buitensporige dik laag materiaalverbruik verhoog en dimensionele konsekwentheid kan beïnvloed.

5. Kronkelende Konsekwentheid

Outomatiese wikkeling beïnvloed nie net die produk se voorkoms nie, maar ook die daaropvolgende verpakking, vervoer en gebruik. Faktore soos spanningsbeheer, servo-aangedrewe deurkruismeganismes en spoel-veranderende metodes bepaal wikkeldigtheid en randbelyning.

Waarom aanlynmeting belangrik is

In deurlopende produksie kan manuele kolkontroles nie tydige terugvoer gee oor breedte- en diktevariasies wat tydens die rolproses voorkom nie. Aanlyn lasermeting monitor dimensionele afwykings intyds en voer data na die operateurkoppelvlak, wat operateurs in staat stel om prosesparameters stiptelik aan te pas.

Vir PV-lintvervaardigers lê die waarde van aanlyn-inspeksie nie net in die opsporing van produkte wat nie voldoen nie, maar ook in die minimalisering van bondel-tot-batch-variasie en die verbetering van konsekwentheid deur voortdurende produksie.

Tipiese produkreeks

Algemene voltooide afmetings vir PV-rails wissel van 3 tot 8 mm in breedte en 0,2 tot 0,4 mm in dikte. Spesifieke vereistes ten opsigte van afmetings, toleransies, tinbedekkingsdikte en meganiese eienskappe word bepaal deur module-ontwerp, soldeerprosesse en kliëntprodukstandaarde.

Gevolgtrekking

PV-lintvervaardiging is nie 'n proses wat 'n enkele stuk toerusting behels nie; dit is eerder 'n aaneenlopende, geïntegreerde proses wat draadtrek, rol, uitgloeiing, blikplaat, inspeksie en wikkeling behels. Vir die vervaardiging van hoë-doeltreffendheid fotovoltaïese modules is stabiele lintafmetings, goeie reguitheid, 'n eenvormige blikbedekking en beheerbare meganiese eienskappe fundamenteel om modulesoldeerkwaliteit en langtermynbetroubaarheid te verseker.
