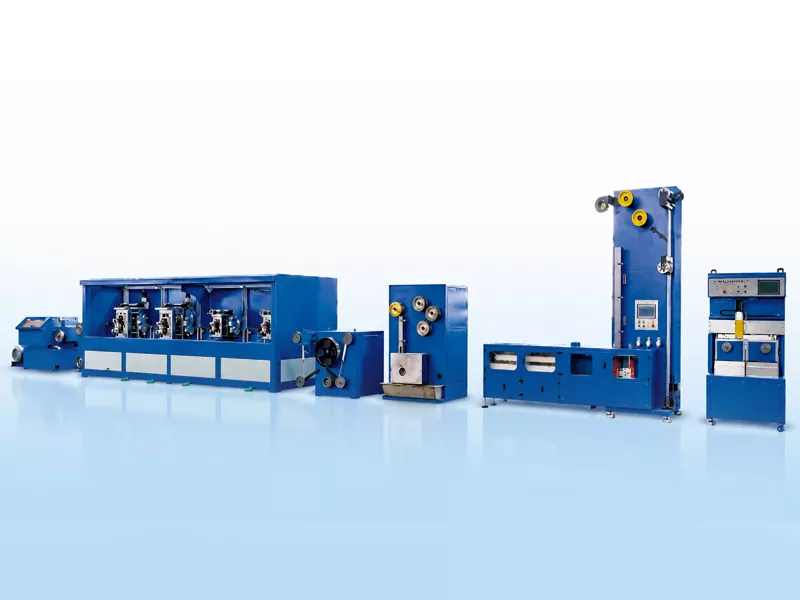

PV Busbar Ribbon Produksielyn

GRM PV Busbar Ribbon Produksielyn is ontwerp om TU1 suurstofvrye koper ronde draad deurlopend te verwerk tot hoë-presisie tin-bedekte plat geleidende lint. Die lyn is geskik vir PV-verbindingslint, raillint en reflektiewe raillintproduksie.
Die volledige lyn integreer draadtrek, presisierol, deurlopende uitgloeiing, vloedbehandeling, warmdip-blikbedekking en outomatiese opneem. Dit help vervaardigers van PV-lint om breedte- en dikte-akkuraatheid, tinbedekkingskwaliteit, strookreguitheid en kronkelkonsekwentheid te beheer.
Die GRM-raillintproduksielyn is ongeveer 26 m lank en 3 m breed, met 'n totale lyngewig van ongeveer 14 ton. Die ontwerpspoed kan tot 150 m/min bereik, afhangend van koperdraadgrootte, voltooide lintafmetings, vertinkingspoed en opneemmetode. Onder tipiese produksietoestande kan die maandelikse uitset ongeveer 60-80 ton bereik.

Stuur navraag

Produk Beskrywing

Van koperdraad tot voltooide raillint

Die PV Busbar Ribbon Produksielyn gebruik hoofsaaklik koperdraad as die grondstof. Die draad word eers na die vereiste deursnee getrek vir rol, en dan gevorm tot plat lint deur multi-stand presisie rol. Nadat die koperstrook gerol is, gaan die koperstrook deur voortdurende uitgloeiing om sy meganiese eienskappe aan te pas, gevolg deur vloedbehandeling en warmdip-tinbedekking. Laastens word die voltooide lint deur die outomatiese opneemstelsel op spoele of pannekoekrolle gewikkel.

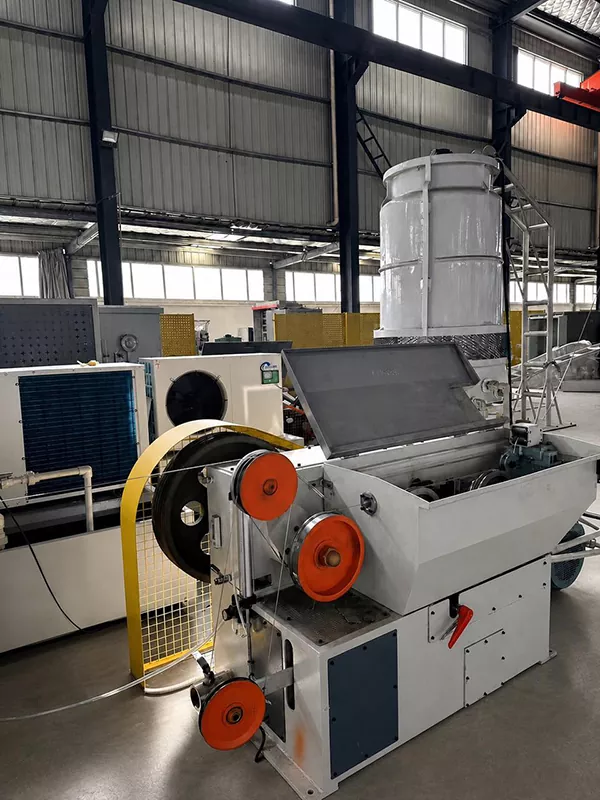

Tekenmasjien

Die koperdraad word deur die matrys getrek tot 'n deursnee van 2,6-3,0 mm, gereed om te rol.

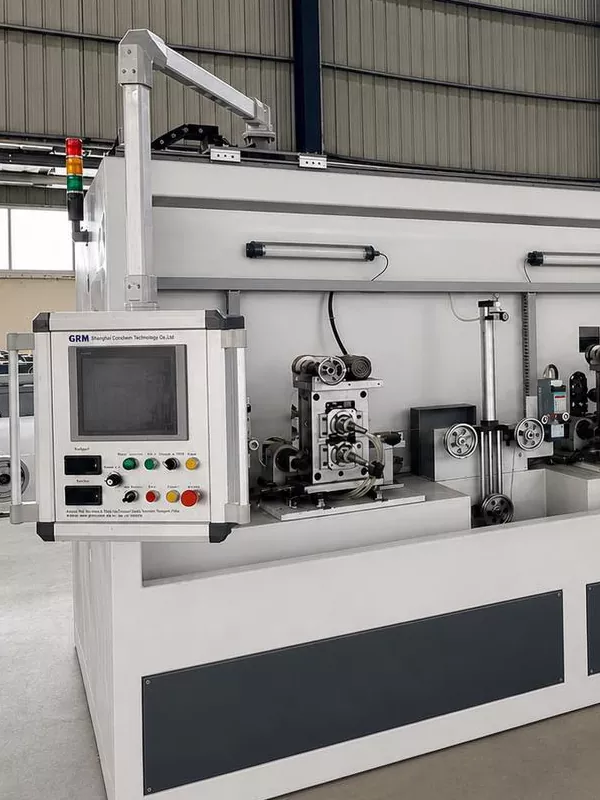

4 Rolstaander

Die ronde koperdraad word in plat lint gerol, met beheerde breedte en dikte akkuraatheid.

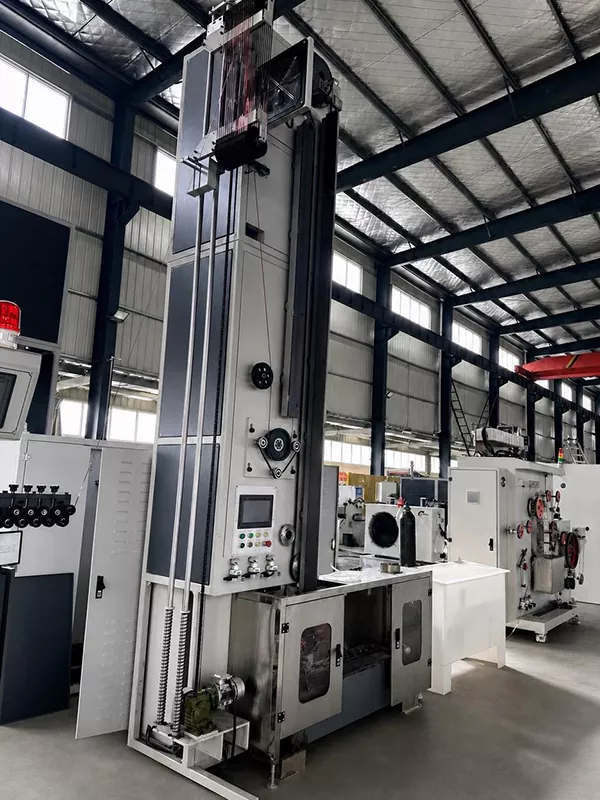

Uitgloeiing

Kortsluituitgloeiing word gebruik met inerte gasbeskerming en sirkulerende waterverkoeling om die koperlint se meganiese eienskappe te verbeter.

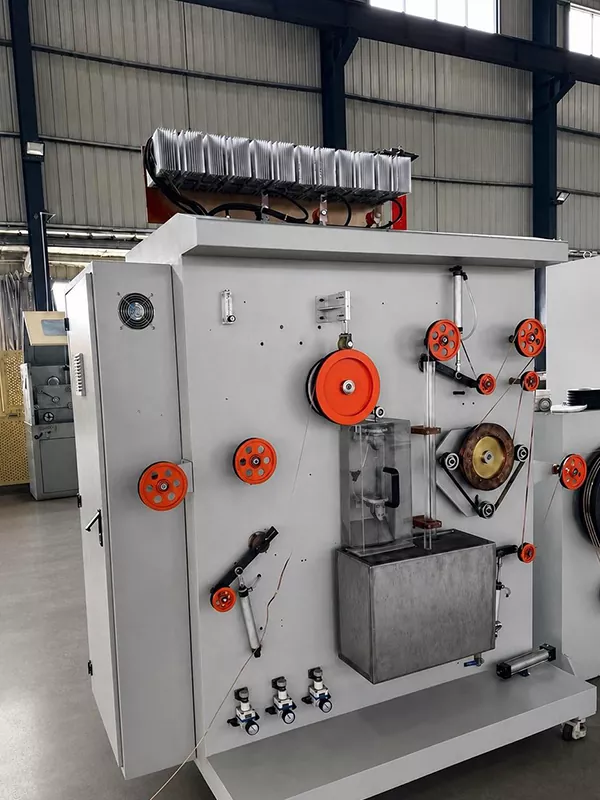

Tin Coating

Hot-dip tin coating word gebruik. Lugmesse beheer die bliklaagdikte, en koelwaaiers help om die oppervlakkwaliteit te stabiliseer. Enkel-kant blik laag dikte: 0,01-0,025 mm.

Outomatiese Coil Change

Opsionele funksies sluit in servo-traversing, outomatiese spoelwisseling, outomatiese sny en outomatiese taping.

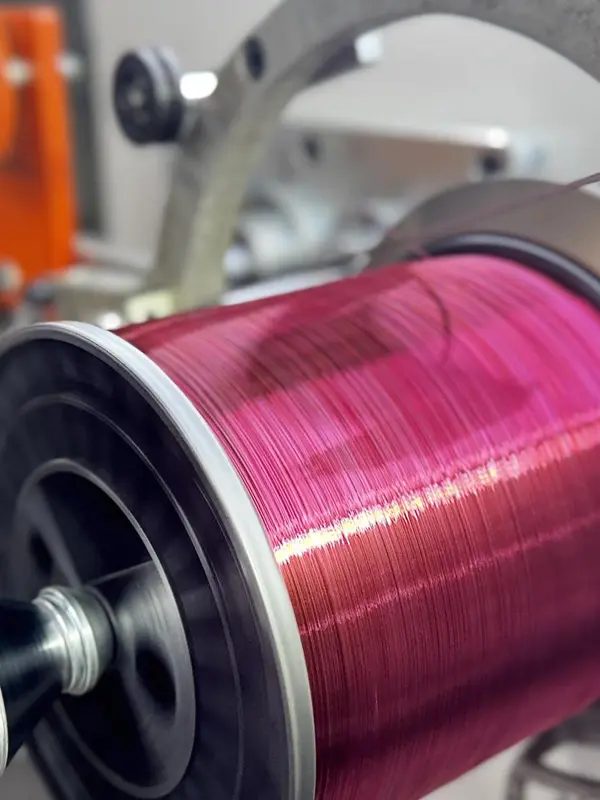

Presisie-opname

Spoelwikkeling: tot 30 kg.

Pannekoekspoel: opsioneel 1-2 kg.

R&D en patente

Sedert 2015 het GRM voortgegaan met die ontwikkeling van vervaardigingstoerusting vir PV-interkonneksielint en raillint. Die maatskappy het verskeie tegniese patente verkry wat verband hou met presisierol, produksielynintegrasie en PV-lintvervaardigingsprosesse.

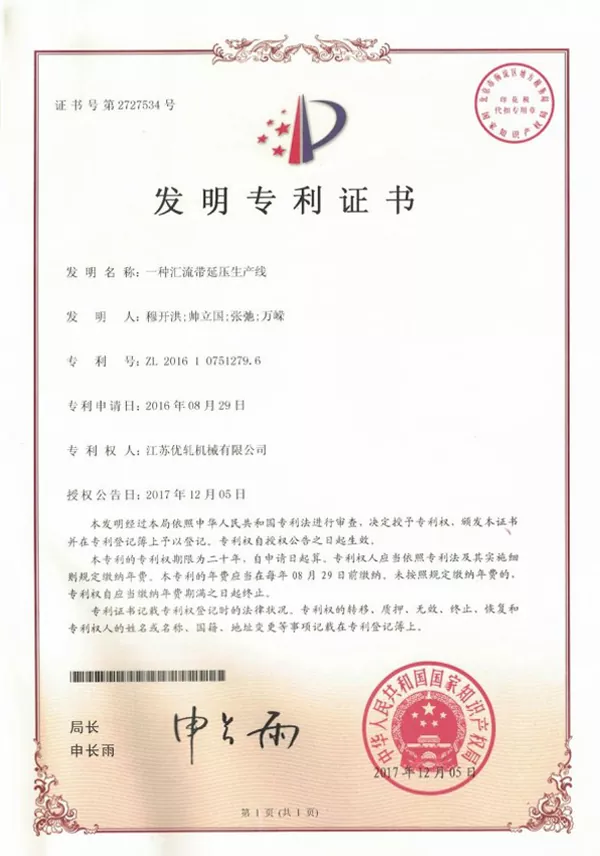

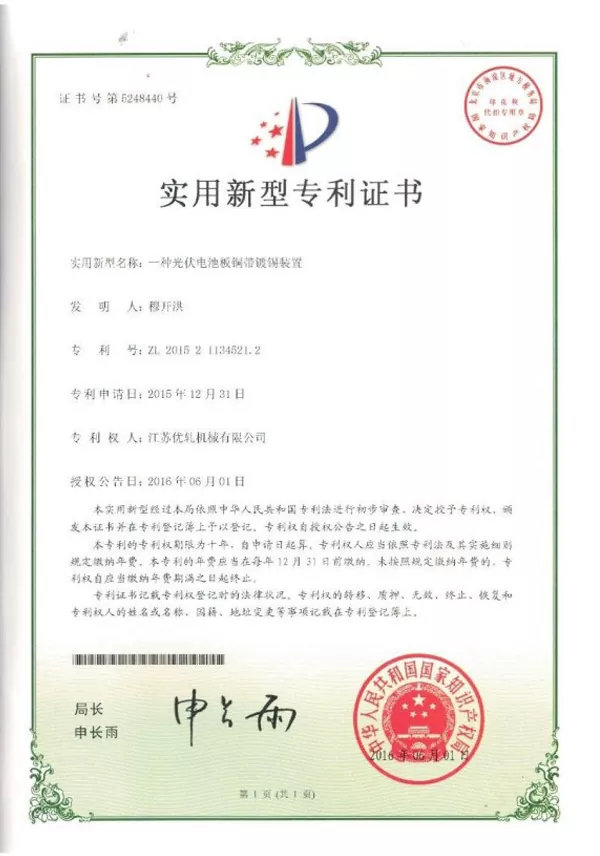

GRM-gepatenteerde tegnologieë vir PV-lintvervaardigingstoerusting

Sleutel kenmerke

Deurlopende produksie van koperdraadinvoer tot voltooide blikbedekte raillintuitvoer.
Verbeterde dimensionele konsekwentheid, eenvormigheid van deklaag en wikkelkwaliteit.
Spanningskoördinering en outomatiese opname help om produksie-onderbrekings en handmatige ingryping te verminder.
Ondersteun beide standaard raillint en reflektiewe raillint produksie vir verskillende PV module materiaal vereistes.
Voorsien PV-lintvervaardigers van 'n geïntegreerde produksie-oplossing wat gefokus is op prosesbeheer, produkkonsekwentheid en produksiedoeltreffendheid.

Gereelde Vrae

1.Wat is die finale produk grootte reeks?

Afgewerkte breedte: 3-8 mm.

Afgewerkte dikte: 0,2-0,4 mm.

2.Wat is die toleransie- en meganiese eiendomsreekse?

Breedte toleransie: ±0,085 mm.

Diktetoleransie: ±0,01 mm.

Treksterkte: ≥260 MPa.

Opbrengsterkte: 90-130 MPa.

3.Watter blikbedekkingsmetode word gebruik?

Die lyn maak gebruik van warm-dip tin coating, met volle dekking rondom die lint, insluitend beide sy kante.

4.Hoe word die breedte en dikte van die produk gemeet?

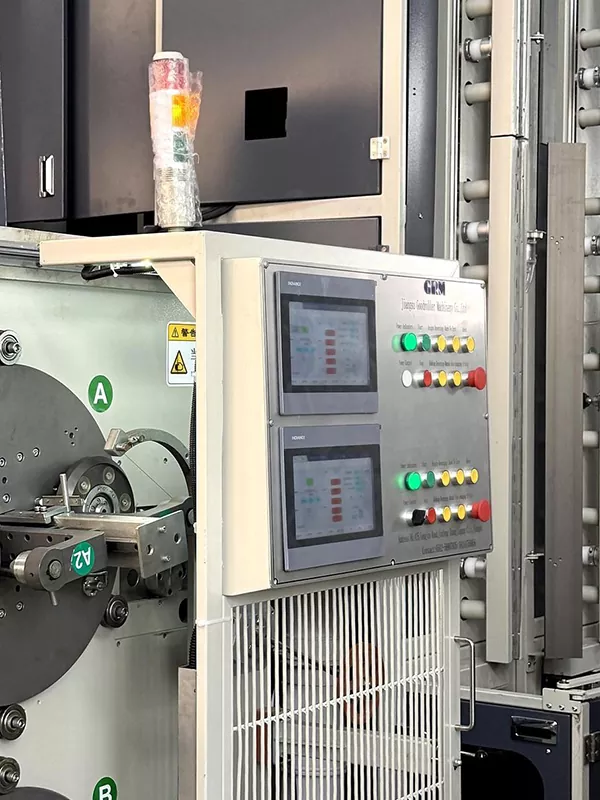

Die vierde staander van die vierstaande rolmeul is toegerus met twee lasermetingstelsels, een vir breedtemeting en een vir diktemeting. Die metingsdata kan op die HMI vertoon word.

5.Watter materiale kan verwerk word?

Die PV Busbar Ribbon Produksielyn is hoofsaaklik ontwerp vir TU1 suurstofvrye koperdraad. Pasgemaakte konfigurasies kan verskaf word volgens verskillende koperlegerings, produkafmetings en spesiale lintvereistes.
