Hoe baat MBB-ronddraadproduksie by sonkrag-PV-lintmasjien?

Binne 'n moderne sonselvervaardigingsfasiliteit word 'n dun koperdraad, skaars dikker as 'n menslike haar, getrek, uitgegloei en met 'n presiese laag soldeersel bedek. Dit is MBB (Multi-Busbar) ronde draad, die kritieke verbinding wat stroom van duisende individuele fotovoltaïese selle na die rand van die sonpaneel sal dra. Die vervaardiging van hierdie draad is 'n wonder van presisie-ingenieurswese, waar toleransies in mikrons gemeet word en konsekwentheid nie onderhandelbaar is nie. Enige afwyking in deursnee, laagdikte of meganiese eienskappe kan die doeltreffendheid van die hele sonpaneel verminder. Dit is die veeleisende wêreld van fotovoltaïese interkonneksievervaardiging, en dit is hier waar die Solar PV Ribbon Machine sy noodsaaklike waarde bewys.

DieSonkrag-PV-lintmasjienis 'n gespesialiseerde stuk produksietoerusting wat verskeie prosesse in 'n enkele, aaneenlopende lyn integreer. Dit trek die draad, beheer sy treksterkte deur uitgloeiing, en pas 'n eenvormige soldeerlaag aan. Die bekendstelling van 'n Solar PV-lintmasjien in 'n MBB-ronddraadproduksielyn is nie net 'n inkrementele verbetering nie; dit is 'n transformasie. Die masjien se presisiekontroles verminder deursneevariasie, sy gevorderde uitgloeistelsel verseker konsekwente meganiese eienskappe, en sy deklaagtegnologie lewer eenvormige soldeerdikte oor die hele lengte van die draad. Hierdie verbeterings vertaal direk na MBB-ronde draad van hoër gehalte, wat weer lei tot doeltreffender sonpanele en laer produksiekoste. Hierdie artikel sal die spesifieke maniere ondersoek waarop 'n sonkrag-PV-lintmasjien tot voordeel van MBB-ronddraadproduksie is, en die ingenieursbeginsels, prosesinnovasies en werklike resultate ondersoek wat dit 'n onontbeerlike hulpmiddel vir die sonkragbedryf maak.

Inhoudsopgawe

• 1. Wat is MBB-ronde draad en hoekom maak dit saak in sonpanele?
• 2. Wat is 'n sonkrag-PV-lintmasjien en hoe werk dit?
• 3. Hoe verbeter presisie-tekenbeheer die konsekwentheid van die draaddeursnee?
• 4. Hoe verseker die uitgloeiingsproses konsekwente meganiese eienskappe?
• 5. Hoe verminder eenvormigheid van bedekking defekte en verbeter selverbinding?
• 6. Wat is die werklike produksievoordele van die gebruik van 'n sonkrag-PV-lintmasjien?
• 7. Gereelde Vrae (Gereelde Vrae)
• 8. Gevolgtrekking

1. Wat is MBB-ronde draad en hoekom maak dit saak in sonpanele?

Om die voordele van die Solar PV Ribbon Machine te verstaan, moet ons eers die produk verstaan ​​wat dit produseer: MBB ronde draad. MBB, of Multi-Busbar, verwys na 'n sel-argitektuur waar verskeie dun drade gebruik word om stroom van die sonsel te versamel, in teenstelling met die tradisionele ontwerp van die gebruik van 3 of 4 dikker, plat linte. Hierdie argitektuur is 'n beduidende vooruitgang in sonseltegnologie. Deur die aantal rails te verhoog, word die stroomversamelingspad verkort, wat die reeksweerstand verminder en die algehele seldoeltreffendheid verbeter. Die drade self moet uiters fyn wees - tipies tussen 0,25 mm en 0,4 mm in deursnee - en is bedek met 'n soldeerlegering om verbinding met die sel te vergemaklik.

Die oorgang na MBB-ronde draad is gedryf deur die meedoënlose strewe na hoër sonseldoeltreffendheid. Die verminderde skadu van die dunner, ronde drade verhoog die ligversamelende area van die sel. Die korter stroombaan verminder weerstandsverliese, en die fyner toonhoogte maak voorsiening vir meer presiese beheer van die sel se elektriese uitset. Hierdie voordele verhoog gesamentlik die doeltreffendheid van die sonpaneel met 1-2%, wat 'n aansienlike wins in die mededingende sonkragmark is. Die vervaardiging van MBB-ronde draad is egter aansienlik meer uitdagend as tradisionele lint. Die kleiner deursnee en die behoefte aan ultra-presiese deursnee en laagdikte vereis 'n nuwe vlak van vervaardigingsvermoë.

Die kwaliteit van MBB ronde draad het 'n direkte impak op die werkverrigting en betroubaarheid van die sonpaneel. ’n Draad met ’n inkonsekwente deursnee sal veranderlike weerstand hê, wat lei tot warm kolle en kragverlies. 'n Draad met ongelyke soldeerlaag sal swak soldeerverbindings skep, wat die meganiese sterkte en betroubaarheid van die paneel verminder. ’n Draad met die verkeerde treksterkte kan tydens hantering breek. Dit is hoekom die vervaardiging van MBB ronde draad 'n hoë-insette proses is wat die mees gevorderde toerusting vereis. ByJiangsu Goodroller Machinery Co., Ltd., het ons 'n Solar PV-lintmasjien ontwikkel wat aan hierdie veeleisende vereistes voldoen, wat verseker dat elke meter MBB-ronde draad wat geproduseer word van die hoogste gehalte is.

2. Wat is 'n sonkrag-PV-lintmasjien en hoe werk dit?

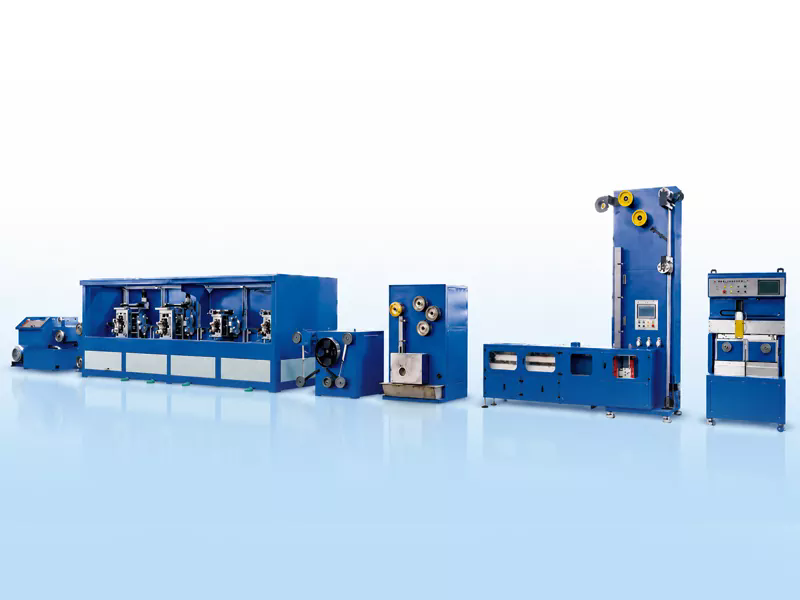

'n Solar PV-lintmasjien is 'n gespesialiseerde produksielyn wat ontwerp is om die hoë-presisie-verbindingsdrade wat in sonpanele gebruik word, insluitend MBB-ronde draad, te vervaardig. Dit is nie 'n eenvoudige draadtrekmasjien nie; dit is 'n gesofistikeerde stelsel wat verskeie kritieke prosesse in 'n enkele, deurlopende produksielyn integreer. Die masjien bestaan ​​tipies uit vier hoofstadia: afbetaling, tekening, uitgloeiing en coating. Die proses begin met 'n spoel koperdraad, wat deur 'n reeks trekmatrye gevoer word, wat elkeen die deursnee tot die finale spesifikasie verminder. Die trekproses word beheer deur 'n presiese spanningbeheerstelsel wat 'n konstante trekkrag handhaaf, om te verseker dat die draad nie gerek of gebreek word nie.

Na die tekenfase gaan die draad die uitgloeigedeelte binne. Uitgloeiing is 'n hittebehandelingsproses wat die interne spanning wat deur die trekproses veroorsaak word, verlig, die draad se rekbaarheid herstel en die meganiese eienskappe daarvan beheer, soos treksterkte en verlenging. Die uitgloeigedeelte bestaan ​​tipies uit 'n multisone-oond met presiese temperatuurbeheer, wat die aanpassing van die uitgloeiparameters moontlik maak om die verlangde draadeienskappe te bereik. Die draad gaan dan deur 'n verkoelingsgedeelte voordat dit die laagstadium betree. Die deklaag is 'n kritieke stap, aangesien dit 'n eenvormige laag soldeerlegering op die draad aanbring. Die deklaagproses word tipies uitgevoer met behulp van 'n warmdipmetode, waar die draad deur 'n bad gesmelte soldeersel gaan. Die temperatuur van die bad en die spoed van die draad word presies beheer om 'n konsekwente laagdikte te verseker.

Een van die belangrikste kenmerke van 'n moderne Solar PV-lintmasjien is die integrasie van intelligente beheerstelsels. Die hele produksielyn word gemonitor en beheer deur 'n PLC (Programmable Logic Controller) wat die spoed, spanning, temperatuur en laagdikte koördineer. Dit verseker dat die produksieparameters gehandhaaf word binne die streng toleransies wat vereis word vir hoë kwaliteit MBB ronde draad. Ons fabriek by GRM Rolling Mill het ons Solar PV Ribbon Machine ontwerp met 'n fokus op presisie, betroubaarheid en gemak van werking. Ons verstaan ​​dat ons kliënte 'n masjien nodig het wat konsekwent hoë kwaliteit draad kan produseer, en ons masjien is gebou om daardie werkverrigting te lewer.

3. Hoe verbeter presisie-tekenbeheer die konsekwentheid van die draaddeursnee?

Die mees kritieke parameter in MBB ronde draad produksie is die draad deursnee. Selfs 'n variasie van 'n paar mikron kan die draad se elektriese en meganiese eienskappe beïnvloed, wat lei tot kragverlies of breek. Die Solar PV-lintmasjien bereik uitsonderlike deursnee-konsekwentheid deur 'n kombinasie van presisie-tekenmatryse en gevorderde spanningbeheer. Die tekenmatryse word van uiters harde materiale, soos diamant- of wolframkarbied, gemaak en word met ultra-akkurate afmetings vervaardig. Soos die draad deur elke matrys gaan, word die deursnee daarvan met 'n spesifieke hoeveelheid verminder. Die matryse word in 'n volgorde gerangskik, met elke matrys wat die deursnee effens meer verminder. Die draad word ook tydens die trekproses gesmeer om wrywing en slytasie op die matryse te verminder.

Die spanningbeheerstelsel is die ander sleutelkomponent van deursneebeheer. As die spanning op die draad te hoog is, sal die draad rek en dunner word. As die spanning te laag is, sal die draad nie behoorlik getrek word nie, wat lei tot variasies in deursnee. Die Solar PV-lintmasjien gebruik 'n geslote-lus-spanningsbeheerstelsel wat die draadspanning deurlopend monitor en die spoed van die trekkapstene aanpas om 'n konstante spanning te handhaaf. Dit verseker dat die draad teen 'n konstante tempo getrek word, wat 'n eenvormige deursnee tot gevolg het. Die spanning word ook tydens die uitgloeiproses beheer, aangesien die draad deur die oond getrek word. Dit verhoed dat die draad insak of breek as gevolg van termiese uitsetting of sametrekking.

'n Solar PV-lintmasjien kan tipies 'n deursnee-toleransie van +/- 2 mikron bereik, wat aansienlik beter is as die +/- 10 mikron wat tipies is van konvensionele draadtrekmasjiene. Hierdie verbeterde konsekwentheid is noodsaaklik vir MBB-ronde draad. ’n Draad met konstante deursnee bied konstante weerstand, wat verseker dat die sonsel op sy optimale doeltreffendheid werk. Dit maak ook voorsiening vir meer betroubare verbinding met die sonsel, aangesien die soldeerlas meer eenvormig is. Dit lei tot 'n meer betroubare en doeltreffender sonpaneel. Ons fabriek het 'n eie spanningbeheerstelsel ontwikkel wat in staat is om hierdie streng toleransies te bereik, wat ons kliënte voorsien van die hoëgehalte MBB-ronde draad wat nodig is vir die volgende generasie sonselle.

4. Hoe verseker die uitgloeiingsproses konsekwente meganiese eienskappe?

Terwyl die deursnee van kritieke belang is, is die meganiese eienskappe van die MBB-ronde draad - sy treksterkte, rekbaarheid en verlenging - ewe belangrik. Hierdie eienskappe bepaal hoe die draad sal presteer tydens die hantering, soldering en lewensduur van die sonpaneel. As die draad te styf is, sal dit moeilik wees om te hanteer en kan dit tydens die soldeerproses breek. As die draad te sag is, kan dit sak of maklik beskadig word. Die uitgloeiproses is verantwoordelik vir die beheer van hierdie eienskappe. Tydens die trek verhard die koperdraad, word dit harder en broser. Die uitgloeiproses verhit die draad tot 'n spesifieke temperatuur, koel dit dan stadig af, wat die metaalkorrels herkristalliseer, die interne spanning verlig en die draad se rekbaarheid herstel.

In 'n sonkrag-PV-lintmasjien is die uitgloeigedeelte 'n presies beheerde multisone-oond. Die draad gaan deur verskeie sones, elk teen 'n ander temperatuur, om die verlangde uitgloeiprofiel te bereik. Die temperatuur en die spoed van die draad deur die oond bepaal die finale meganiese eienskappe. Die oond is tipies toegerus met 'n beskermende atmosfeer, soos stikstof of waterstof, om oksidasie van die draad tydens die hoë-temperatuur proses te voorkom. Die verkoelingsgedeelte wat die oond volg, is ook ontwerp om 'n spesifieke verkoelingstempo te bereik, wat die korrelstruktuur en meganiese eienskappe verder beïnvloed.

Kom ons kyk na 'n spesifieke voorbeeld: die treksterkte van MBB-ronde draad is tipies tussen 25 en 35 kg/mm². As die draad uitgegloei word tot 'n treksterkte van 28 kg/mm², sal die draad goeie rekbaarheid hê en maklik hanteerbaar wees. As die draad onderuitgloei is, kan die treksterkte 40 kg/mm² wees, wat die draad bros maak. As die draad oorgloei is, kan die treksterkte tot 20 kg/mm² daal, wat die draad te sag maak. Die Solar PV-lintmasjien se presiese temperatuurbeheer verseker dat die uitgloeiproses herhaalbaar en konsekwent is, wat die vervaardiger toelaat om draad te vervaardig met die presiese meganiese eienskappe wat benodig word. By Jiangsu Goodroller Machinery Co., Ltd., het ons uitgebreide ervaring in die ontwerp van die uitgloeigedeelte van die Solar PV-lintmasjien, om te verseker dat ons kliënte MBB-ronde draad met die vereiste eienskappe kan produseer.

5. Hoe verminder eenvormigheid van bedekking defekte en verbeter selverbinding?

Die laaste kritieke stap in MBB-ronddraadproduksie is die aanwending van die soldeerlaag. Die deklaag dien twee doeleindes: dit beskerm die koperdraad teen korrosie, en dit vergemaklik die verbinding met die sonsel. Die deklaag moet eenvormig en teen die regte dikte aangewend word. As die laag te dun is, kan dit nie voldoende beskerming bied of 'n goeie soldeerverbinding vorm nie. As die laag te dik is, kan dit die geleidingsvermoë van die draad verminder en die produksiekoste verhoog. Die Solar PV-lintmasjien gebruik 'n warmdip-bedekkingsproses, waar die draad deur 'n bad gesmelte soldeersel gaan. Die soldeersel is tipies 'n tin-lood of tin-lood-silwer legering, hoewel loodvrye legerings ook gebruik word. Die temperatuur van die bad en die spoed van die draad word presies beheer om die verlangde laagdikte te bereik.

Die eenvormigheid van die deklaag word deur verskeie meganismes bereik. Die draad word vooraf skoongemaak en dikwels gevloei voordat dit die soldeerbad binnegaan om goeie benatting te verseker. Die badtemperatuur word tot binne +/- 2°C beheer om konsekwente viskositeit en oppervlakspanning te handhaaf. Die draad word teen 'n beheerde hoek uit die bad getrek, wat help om oortollige soldeersel te verwyder. Die bedekte draad gaan dan deur 'n afveestelsel, soos 'n stel lugmesse of keramiekveërs, om enige oortollige soldeersel te verwyder en 'n eenvormige laag te verseker. Die laaste bedekte draad word dan afgekoel en op 'n opneemspoel gespoel.

Die volgende tabel som die sleutelprosesparameters vir die deklaaggedeelte van 'n Solar PV-lintmasjien op.

Die eenvormige laag wat deur die Solar PV Ribbon Machine verskaf word, is noodsaaklik vir die betroubaarheid van die sonpaneel. ’n Konsekwente deklaag verseker dat die soldeerverbinding tussen die draad en die sonsel sterk en eenvormig is, wat goeie elektriese kontak en meganiese sterkte verskaf. Dit verminder die risiko van mislukking van die sonpaneel. By Jiangsu Goodroller Machinery Co., Ltd., het ons die deklaaggedeelte van ons Solar PV-lintmasjien geoptimaliseer om die hoogste kwaliteit laag te lewer, om te verseker dat ons kliënte se MBB-ronde draad aan die mees veeleisende vereistes voldoen.

6. Wat is die werklike produksievoordele van die gebruik van 'n sonkrag-PV-lintmasjien?

Die aanvaarding van 'n Solar PV-lintmasjien vir MBB-ronddraadproduksie lewer 'n reeks tasbare produksievoordele. Hierdie voordele kan gemeet word in terme van verhoogde opbrengs, verbeterde produkkwaliteit en verlaagde produksiekoste. Kom ons ondersoek die spesifieke maniere waarop 'n Solar PV-lintmasjien die produksieproses verbeter. Een van die belangrikste voordele is die verlaging in skrootkoers. Die akkuraatheid van die Solar PV-lintmasjien, veral sy geslote-lus beheerstelsels, verminder deursneevariasies, uitgloeiing teenstrydighede en deklaagdefekte. Dit lei daartoe dat 'n groter deel van die draad aan die spesifikasies voldoen, wat die hoeveelheid draad wat geskrap moet word, verminder.

Nog 'n voordeel is die toename in produksiespoed. ’n Moderne Solar PV-lintmasjien kan teen spoed van 10-30 meter per minuut werk, wat aansienlik vinniger is as ouer masjiene. Die hoëspoedwerking, gekombineer met die masjien se betroubaarheid, verhoog die algehele deurset van die produksielyn. Dit stel vervaardigers in staat om aan die groeiende vraag na MBB-ronde draad te voldoen sonder om in bykomende produksielyne te belê. Die Solar PV-lintmasjien bied ook verbeterde prosesbeheer, wat vervaardigers in staat stel om draad met konsekwente eienskappe te vervaardig, ongeag variasies in grondstowwe of bedryfstoestande. Dit verminder die behoefte aan gereelde prosesaanpassings en kwaliteitkontroles, wat doeltreffendheid verder verbeter.

Die werklike voordele van die gebruik van 'n Solar PV-lintmasjien word in die volgende tabel geïllustreer, wat die werkverrigting van 'n tipiese konvensionele produksielyn vergelyk met 'n lyn wat toegerus is met 'n Solar PV-lintmasjien.

Hierdie syfers demonstreer dat die Solar PV-lintmasjien nie net 'n inkrementele verbetering is nie; dit is 'n stapsgewyse verandering in MBB-ronddraadproduksie. Die kombinasie van verbeterde presisie, hoër spoed en laer skroottempo lei tot 'n aansienlike toename in uitset en 'n verlaging in produksiekoste. Vir vervaardigers van MBB-ronde draad is belegging in 'n Solar PV-lintmasjien 'n strategiese stap wat hul mededingendheid en winsgewendheid kan verbeter. Ons fabriek by GRM Rolling Mill is daartoe verbind om ons kliënte van die hoogste gehalte sonkrag-PV-lintmasjiene te voorsien, wat hulle help om hierdie werklike produksievoordele te bereik.

7. Gereelde Vrae (Gereelde Vrae)

Vraag 1: Watter draaddiameters kan 'n Solar PV-lintmasjien produseer?

Antwoord: 'n Tipiese Solar PV-lintmasjien kan MBB-ronde draad in 'n reeks diameters produseer, tipies van 0.20 mm tot 0.50 mm. Die spesifieke deursneereeks hang af van die masjien se konfigurasie en die matryse wat gebruik word. Ons fabriek by Jiangsu Goodroller Machinery Co., Ltd. bied masjiene wat aangepas kan word om spesifieke diameters te produseer, en ons kan ook gereedskap vir 'n wye verskeidenheid groottes verskaf. Die mees algemene diameters vir MBB-ronde draad is 0,25 mm, 0,30 mm en 0,35 mm, maar die masjien kan aangepas word vir ander groottes soos benodig.

Vraag 2: Watter tipes soldeerbedekkings kan die Solar PV-lintmasjien aanbring?

Antwoord: Die Solar PV-lintmasjien kan 'n verskeidenheid soldeerbedekkings toepas, insluitend standaard tin-lood (SnPb) legerings, loodvrye legerings (soos SnAgCu, SnBi en SnAg), en pasgemaakte legerings. Die tipe deklaag word bepaal deur die samestelling van die soldeerbad. Die masjien is ontwerp om met verskillende soldeerlegerings te werk deur die badtemperatuur en die draadspoed aan te pas. Ons fabriek kan leiding gee oor die beste deklaaglegering vir jou spesifieke toepassing en kan die nodige toerusting verskaf.

Vraag 3: Hoe hanteer die Solar PV-lintmasjien verskillende draadmateriale?

Antwoord: Die Solar PV-lintmasjien is hoofsaaklik ontwerp vir koperdraad, wat die standaardmateriaal vir fotovoltaïese verbindingsdrade is. Die masjien kan egter ook ander materiale, soos versilwerde koper of aluminium, hanteer met toepaslike aanpassings aan die prosesparameters. Die trek- en uitgloeiingsprosesse moet dalk vir verskillende materiale aangepas word, en die deklaagproses moet by die spesifieke soldeerlegering aangepas word. Ons fabriek kan die masjien aanpas om jou spesifieke draadmateriaal en coatingvereistes te hanteer.

Vraag 4: Wat is die instandhoudingsvereiste vir 'n sonkrag-PV-lintmasjien?

Antwoord: Die Solar PV-lintmasjien is ontwerp vir betroubare werking met minimale instandhouding. Roetine-instandhouding sluit in die skoonmaak van die trekmatrye, die kontrolering van die spanningbeheerstelsel en die monitering van die toestand van die bande en laers. Die uitgloeioond vereis ook periodieke inspeksie en kalibrasie van die temperatuursensors. Die soldeerbad vereis gereelde skoonmaak en aanvulling van die soldeerlegering. Ons fabriek verskaf 'n omvattende instandhoudingshandleiding en bied tegniese ondersteuning om kliënte te help om hul masjiene op 'n topprestasie te laat werk.

Vraag 5: Wat is die tipiese lewensduur van 'n sonkrag-PV-lintmasjien?

Antwoord: 'n Hoëgehalte sonkrag-PV-lintmasjien kan 'n lewensduur van 10-15 jaar of meer hê, afhangende van die vlak van instandhouding en die bedryfstoestande. Die sleutelkomponente wat mettertyd vervang kan word, sluit in die tekenmatrye, die uitgloeioondverhittingselemente en die soldeerbadkomponente. Ons fabriek by Jiangsu Goodroller Machinery Co., Ltd. bied 'n volledige reeks onderdele en tegniese ondersteuning om te verseker dat ons masjiene vir hul hele dienslewe betroubaar bly funksioneer.

8. Gevolgtrekking

Die Solar PV-lintmasjien is 'n noodsaaklike hulpmiddel vir die vervaardiging van MBB-ronde draad van hoë gehalte. Die presiese tekening, beheerde uitgloeiing en eenvormige bedekkingsvermoëns stel vervaardigers in staat om draad met buitengewone konsekwentheid te vervaardig, wat lei tot verminderde afval, verhoogde produksiespoed en 'n beter finale produk. Deur in 'n Solar PV-lintmasjien te belê, kan vervaardigers aan die groeiende vraag na hoë-doeltreffende sonpanele voldoen, terwyl hulle hul produksiekoste verminder en hul omgewingsvoetspoor verbeter. Die voordele van die Solar PV-lintmasjien strek verder as die produksielyn; hulle dra by tot die ontwikkeling van meer doeltreffende en betroubare sonpanele, wat die oorgang na 'n volhoubare energietoekoms versnel.

By Jiangsu Goodroller Machinery Co., Ltd., is ons daartoe verbind om die tegnologie van sonkragverbindingsdraadproduksie te bevorder. Ons Solar PV-lintmasjiene is ontwerp met akkuraatheid, betroubaarheid en gemak van werking in gedagte, om te verseker dat ons kliënte die hoogste kwaliteit MBB-ronde draad kan produseer. Ons nooi jou uit om ons te kontak om meer te wete te kom oor ons masjiene en hoe dit jou produksiebedrywighede kan bevoordeel.

Kontak vandag Jiangsu Goodroller Machinery Co., Ltdom te ontdek hoe ons Solar PV-lintmasjien jou MBB-ronddraadproduksie kan transformeer.
