CTC Deurlopende getransponeerde geleierlyn

Die GRM Rolling Mill CTC Continuously Transposed Conductor Line spog met stabiele werking en hoë presisie, ondersteun spoedaanpassing en pasgemaakte konfigurasies, en is wyd van toepassing op presisiedraadproduksie in transformator, nuwe energievoertuig, huishoudelike toestelle, mediese en lugvaart elektriese velde. Kontak ons!

Stuur navraag

Produk Beskrywing

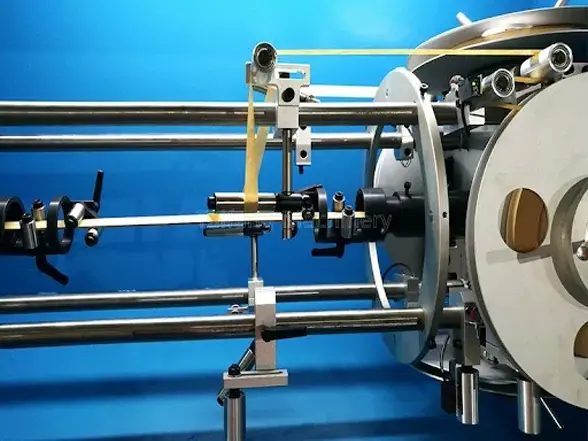

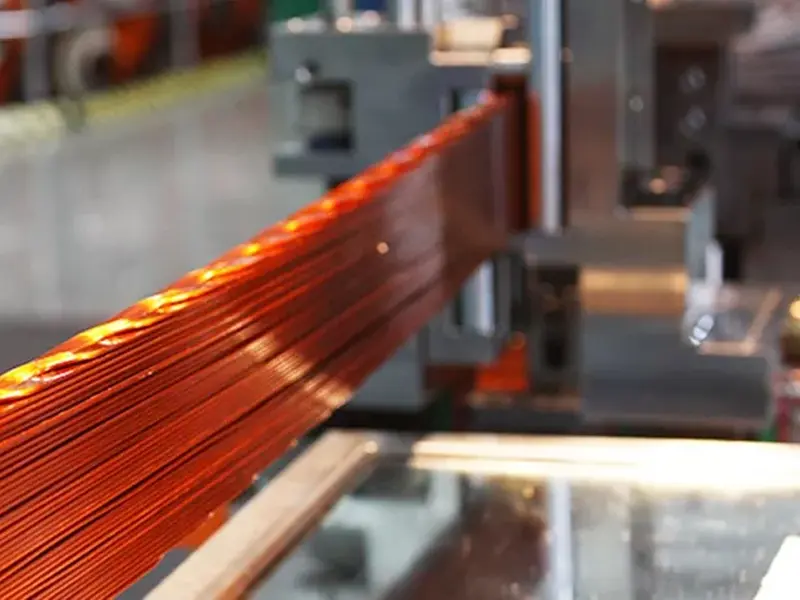

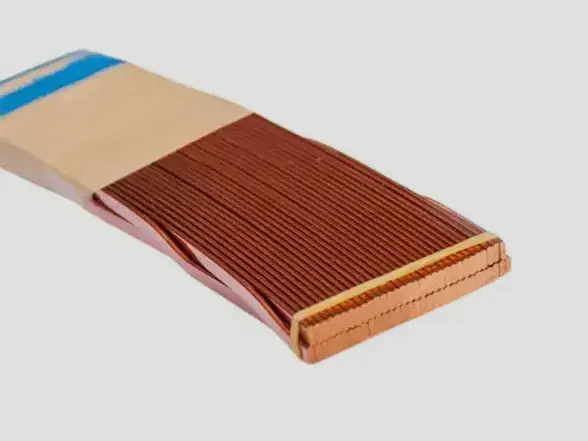

GRM Rolling Mill se CTC Continuously Transponed Conductor Line transponeer voortdurend van 5 tot 47 stringe deur koudverwerkte, suurstofvrye plat koperdrade met isolerende vernis te bedek en dit met isolerende papier en ander isolasiemateriaal toe te draai. Die geleiers word dan in 'n kompakte en netjies gerangskik reghoekige deursnee geleier bundel gestrand.

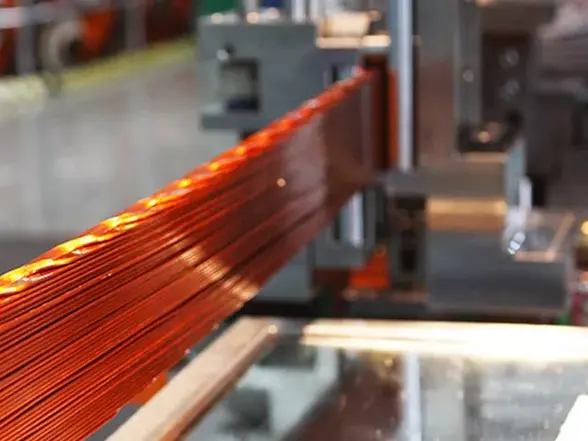

CTC Continuously Transposed Conductor Line

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

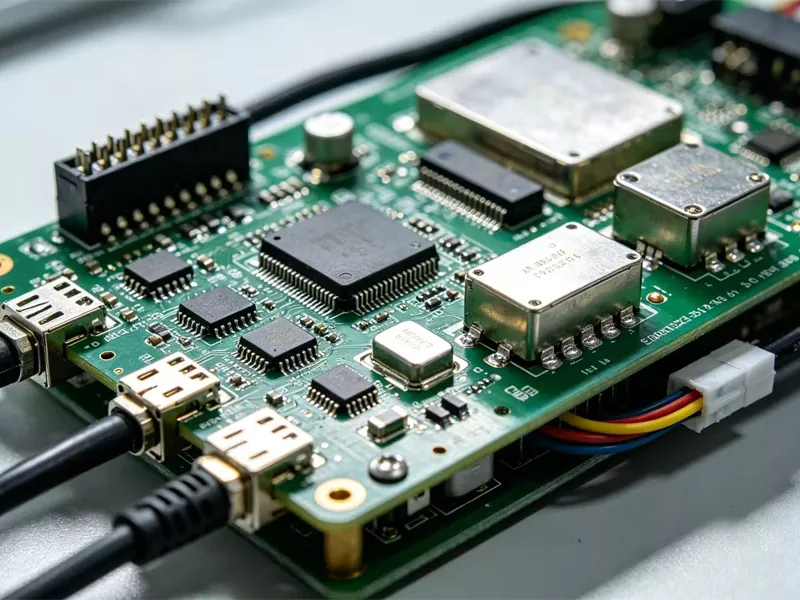

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Toepassingsnywerhede

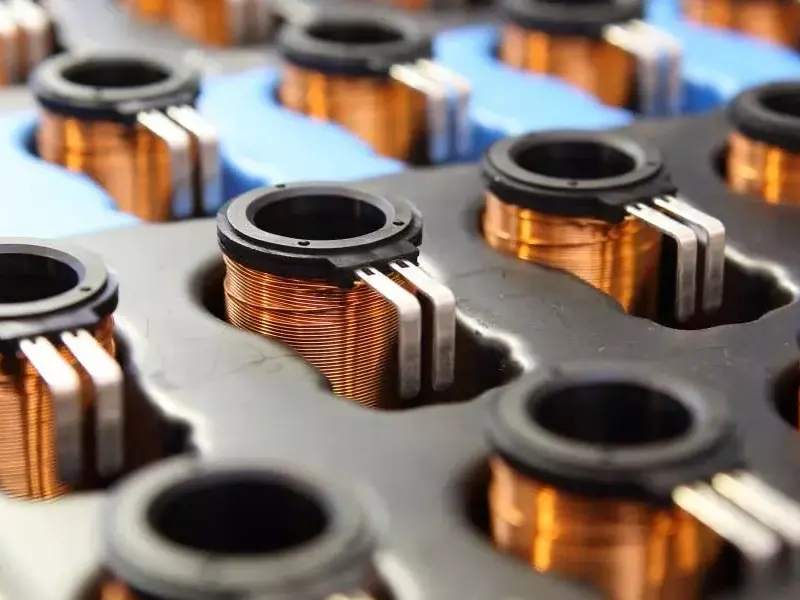

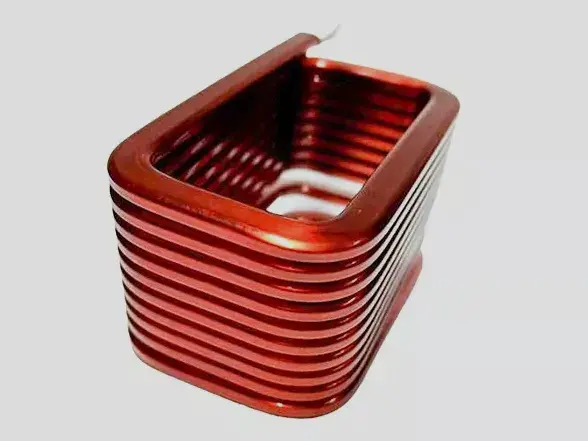

1. transformatorwikkelings

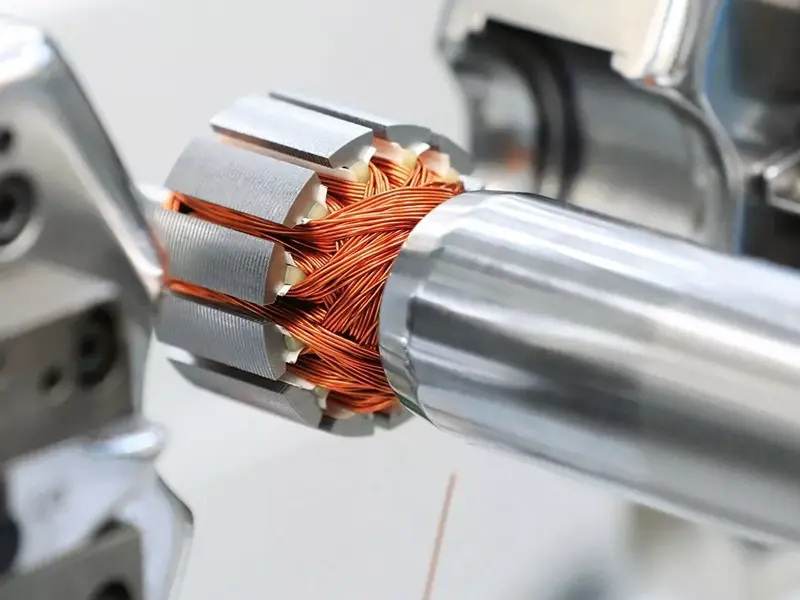

2. EV komponente

3. Huishoudelike toestelle

4. Mediese toestelle

5. Ruimtevaart elektriese samestellings

Hoofprosesvloei

Afbetaling → Parallelle leiding → Presisietransposisie → Isolasie-omhulsel (opsioneel) → Opname

Tegniese spesifikasies

Enkelgeleierparameters	Min	Maks
Dikte	1,15 mm	3,15 mm
Breedte	3,0 mm	12,5 mm
Breedte/dikteverhouding	3:1	8:1
Emalje dikte	0,08 mm	0,18 mm

CTC-geleierparameters	Min	Maks
Produksiespoed	1 m/min	15 m/min
Aantal dirigente	5 (vreemd)	47 (vreemd)
Hoogte (mm)	5.0	80.0
Breedte (mm)	6.0	26.0
Transposisie toonhoogte (mm)	20	280
Hoogte/breedte-verhouding	1:3	8:1
Transposisie druk spoed	colspan=“2”	150 keer/min

Sleutel kenmerke

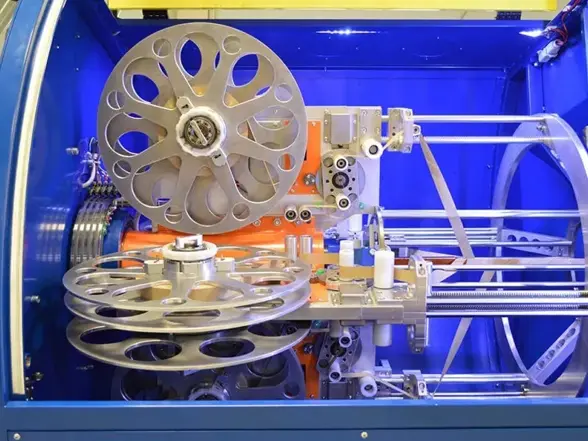

1. Presisietransposisiestelsel vir stabiele geleierbelyning

2. CTC Continuously Transponed Conductor Line kan versoenbaar wees met emalje-bedekte plat kopergeleiers

3. Opsionele isolasie papier toedraai eenheid

4. Servo-beheerde spanning en wikkelstelsel

Tegniese voordele

GRM-produksiefasiliteit is toegerus met aanlynbedekkings- en inspeksiestelsels wat in staat is om spesiale magneetdrade met meerlaagse emaljebedekkings te verwerk. Vars deklaagverwerking binne dieselfde fasiliteit verbeter elektriese weerstandsprestasie en verbeter geleieroppervlakkwaliteit. Deurlopende aanlyn monitering verseker verder dimensionele konsekwentheid en langtermyn operasionele stabiliteit.

Gereelde vrae

1. Wat is 'n CTC-geleier?

CTC (Continuously Transposed Conductor) is 'n reghoekige geleierbundel wat gemaak word deur voortdurend veelvuldige geïsoleerde plat geleiers te transponeer om wervelstroomverliese in transformators te verminder.

2. Watter materiale kan die lyn verwerk?

Die lyn is hoofsaaklik ontwerp vir emalje-bedekte suurstofvrye plat kopergeleiers en verwante magneetdraadmateriaal.

3. Kan die masjien aangepas word?

Ja. GRM verskaf pasgemaakte konfigurasies volgens geleierafmetings, produksiespoed, isolasiestruktuur en aanleguitleg.

Gereed om jou magneetdraadproduksie op te gradeer?

Kontak GRM vir pasgemaakte CTC-geleierproduksie-oplossings wat aangepas is vir presisie platdraadverwerking, transformatortoepassings en gevorderde magneetdraadvervaardiging.
